CSSMFDO-01 Odpiralec ključavnice z nihajnimi vratmi

Jun 17, 2026

Podrobna predstavitev odpirala klupčastih vrat CSSMFDO-01 za stransko montažo

Odpiralo klupčastih vrat CSSMFDO-01 za stransko montažo predstavlja pomemben napredek pri avtomatizaciji sodobnih klupčastih vrat. To pametno napravo je razvil specializiran proizvajalec in združuje napredno tehnologijo mikro računalniških čipov z digitalnimi krmilnimi sistemi. Glavni cilj te konstrukcije je izdelati napravo, ki je ne le močna in zanesljiva, temveč tudi izjemno varna in uporabniku prijazna ter poenostavi tako namestitev kot kasnejše operativne nastavitve. Preden se posvetimo tehničnim specifikacijam ali postopkom namestitve, je nujno, da končni uporabnik in namestitvenik temeljito preučita ta priročnik za uporabo. Ta skrbna priprava zagotavlja, da bo napravo mogoče izkoriščati v največji možni meri in s tem zagotavlja dolgo življenjsko dobo ter optimalno delovanje.

i. Delovni proces in osnovne funkcije

Delovna logika odpiralnika vrat sledi strukturirani in pametni zaporedju, da zagotovi gladko in varno gibanje vrat. Glavni proces je sestavljen iz več ločenih faz: odpiranje, odpiralni amortizer, zadrževanje, zapiranje, zapiralni amortizer in končno zaklepanje. To podrobno delovno zaporedje se aktivira z odpiralnim signalom z zunanjega naprave, na primer sistema za nadzor dostopa ali ročnega stikala. Po prejemu tega signala se elektromagnetna ključavnica izklopi, kar omogoča vratom, da začnejo cikel odpiranja. Hitrost odpiranja se lahko natančno prilagodi različnim okoljem, nato sledi faza odpiralnega zavore ali amortizerja, da se preprečijo nenadne ustavitve. Vrata nato ostanejo v odprtem položaju za nastavljivo časovno obdobje zadrževanja, kar je bistveno za varno prehajanje. Zapiralni cikel poteka simetrično kot odpiralni: najprej hitro zapiranje, nato počasnejši amortizer, na koncu pa se elektromagnetna ključavnica znova vklopi, da vrata zaklene. Ključna varnostna funkcija je takojšnje prekinjanje zapiralnega cikla: če se med zapiranjem vrat prejme odpiralni signal, se mehanizem takoj obrne in izvede odpiralno akcijo, s čimer se preprečijo morebitne poškodbe ali škoda.

Naprava ponuja niz izjemnih funkcij, ki poudarjajo njeno sodobno obliko. Gre za energetsko učinkovito enoto z mirnim porabom energije le 0,5 W in največjim delovnim porabom 25 W. Njeno delovanje je izjemno tiho, saj oddaja manj kot 50 dB hrupa, kar jo naredi primerno za okolja, občutljiva na hrup. Kljub kompaktni velikosti, ki omogoča enostavno namestitev, je izjemno močna in zmore nositi največjo težo vrata do 140 kilogramov. Izdelek je zasnovan za raznoliko integracijo in podpira različne vhodne signale, vključno z relejnimi signali ter napetostnimi signali v obsegu od 5 do 24 V. V sistem so vgrajeni trdovratni mehanizmi za zaščito, med drugim zaščita pred prekomernim tokom, preobremenitvijo in krajkim stikom motorja. Poleg tega pametna zaščita pred uporom in obratom vratarja poveča varnost tako, da zazna ovire in na njih reagira. Napredna funkcija samoučenja omejitev odpravi potrebo po dolgotrajnem ročnem nastavljanju omejitev, medtem ko zaprta ohišja konstrukcija zagotavlja odlično odpornost proti dežju in prahu ter povečuje trajnost.

Kar se tiče glavnih tehničnih parametrov, je model CSSMFDO-01 zasnovan za vrata z nihanjem s širino do 1200 mm in težo do 120 kg. Podpira odpiralni kot 90 stopinj in zahteva napajanje enosmerne napetosti 24 V pri toku 5 A. Nazivna moč znaša 25 W, poraba energije pa je 0,5 W, ko elektromagnetna ključavnica ni aktivirana. Hitrost odpiranja in zapiranja je nastavljiva, čas zadrževanja pa se lahko nastavi med 1 in 99 sekund. Naprava je zasnovana za zanesljivo delovanje v okoljskih temperaturah od –20 °C do 60 °C ter pri vlažnosti zraka med 30 % in 95 % brez kondenzacije. Njene kompaktne dimenzije so 360 mm dolžine, 83 mm širine in 131 mm višine, neto teža pa znaša približno 7,3 kg.

iI. Pred namestitvijo in mehanska priprava

Uspešna namestitev se začne z natančnim načrtovanjem. Navodila poudarjajo, da na delovanje avtomatskega odpiralnika vrat vplivajo številni zunanji dejavniki. Na primer, upor zraka in učinek vzročilnega ročaja sta pomembna; največja priporočena širina vrat je 1,6 metra, pod pogojem, da je ustrezna teža vrat manjša od 90 kg. To je dinamično razmerje: za vsak 0,1-metrski zmanjšek širine vrat se lahko dodatno obremeni za 10 kg. Na primer, vrata široka 1,1 metra se lahko varno avtomatizirajo z največjo obremenitvijo 140 kg. Zelo pomembno je tudi strogo spoštovati dimenzije, določene v navodilih. Vsako odstopanje od teh mer lahko povzroči nepravilno delovanje ali celo resno poškodbo opreme. Namestitvenik je strogo prepovedan spremeniti konstrukcijo avtomatskega odpiralnika vrat ali izvrtati luknje v njegovo zunanjo ovojnico, saj bi to lahko ogrozilo vodoodporno tesnilo in omogočilo vdor vode ali plina do občutljivih elektronskih komponent.

Mehanska namestitev se začne z pravilno identifikacijo smeri odpiranja vrata: odpiranje v smeri urinega kazalca je določeno kot »odpiranje na levo«, medtem ko je odpiranje v nasprotni smeri urinega kazalca »odpiranje na desno«. Glavna enota se mora namestiti navpično na stojalo vrat. Postopek namestitve vključuje pritrditev telesa odpiralnika vrat z uporabo navedenih razmikov, nato pa se ročična sklopka pritrdi na gred. Zelo pomembno je, da se ključavnica na ročiču natančno poravna z izboklino na gredi, da se zagotovi varna in pravilna namestitev. Ko se ročič z ustrezno podložko in vijaki zaklene na mestu, se L-oblična namestitvena plošča pritrdi na vrata z uporabo vseh posredovanih M8 priključkov. Ključna podrobnost v tem koraku je zagotoviti, da so L-oblična namestitvena plošča, ročič in glavna gred odpiralnika vrat v isti vodoravni ravnini. Če niso poravnani, bo ročič izpostavljen prekomernemu obremenitvi, kar lahko povzroči mehanske težave ali ovire.

iII. Električni priključki in nastavitev parametrov

Postopek električnega priključevanja zahteva natančno pozornost na varnost in pravilnost. Vse povezave je treba izvesti z izklopljeno napetostjo, sistem pa se sme vključiti šele po zaključku vseh priključkov. Ključno opozorilo opozarja na nevarnost zamenjave pozitivnega in negativnega pola napajalnega napetostnega vira, saj bi to povzročilo takojšnjo škodo nadzorni plošči. Za elektromagnetno ključavnico so podane posebne priporočila: mora biti enosmerna napetost 12 V z močjo manj kot 9 W. Nadzorni priključni blok omogoča več ključnih priključkov: napajalno napetost 24 V DC, 12 V izhod za elektromagnetno ključavnico, vhod za požarno povezavo ter signal za odpiranje iz sistema za nadzor dostopa ali gumba za ročno odpiranje. Priročnik jasno ločuje med priključitvijo suhega stika (stikala) in mokrega stika (izhodna napetost) iz naprave za nadzor dostopa ter navaja, kdaj je potreben prenosni modul.

Po uspešni namestitvi in priključitvi sistem zahteva konfiguracijo. Ob prvi vklopite napajanja se odpiralnik vrat samodejno preklopi v učni način, da določi zaprto lego. Ko je ta lega določena, sistem preklopi v pripravljenostni način. Središče konfiguracije je tiskana ploščica, ki ima digitalni LED-prikaz z 3-mestnimi številkami ter tri gumbke za krmarjenje skozi podrobno menijsko strukturo parametrov. Ti parametri, označeni z oznakami kot so P01 do P26, omogočajo namestitveniku prilagoditev praktično vsakega vidika delovanja vrat. To vključuje nastavitev hitrosti odpiranja in zapiranja, prilagoditev hitrosti in kotov amortizacije, določitev časa zadrževanja ter nastavitev pragov zaznavanja toka za optimalno navor in varnost. V navodilih so podrobno opisani tudi različni statusni prikazi, kot so H01 do H09, ki kažejo trenutno fazo obratovanja vrat, ter opozorila o napakah, kot so E01 do E04, ki so izjemno uporabna za diagnostiko.

četrta točka: Odpravljanje napak, odpravljanje težav in končne opombe

Faza odpravljanja napak je bistvena za natančno prilagoditev sistema njegovemu specifičnemu okolju. Ta postopek vključuje potrditev učenja zaprtega položaja in prilagoditev kot odpiranja vrata z spreminjanjem vrednosti P13. Hitrost odpiranja in zapiranja se lahko prilagodi z uporabo parametrov P10 in P01, v tem vrstnem redu. Pomembna sestavina faze odpravljanja napak je prilagoditev tokovne vrednosti za nazaj (P06), ki ščiti motor pred preobremenitvijo. Če se vrata pri zapiranju srečajo z oviro in se na digitalnem displeju prikaže alarm »H08«, je treba tokovno nastavitev povečati, da se prepreči lažno sprožanje. Če se vrata težko popolnoma zaprejo, lahko povečanje tokovne vrednosti za nizko hitrost (P19) ali hitrost amortizatorja (P02) zagotovi dodatni navor, ki je potreben.

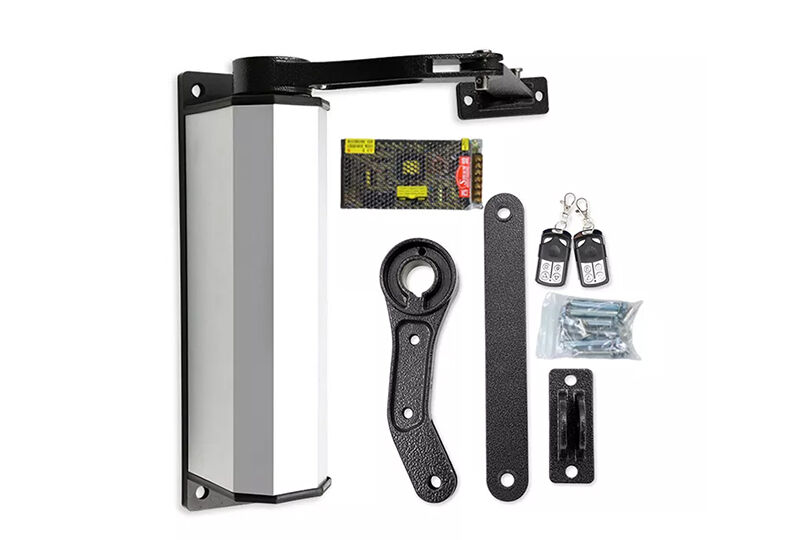

Zadnje poglavje priročnika ponuja dragocen vodnik za pogoste napake in njihove rešitve. Ta razdelka za odpravljanje težav zajema različne scenarije, od tega, da naprava ne zažene, kar zahteva preverjanje napetosti 24 V na priključkih za napajanje, do posebnih alarmov, kot je na primer pretokovna zaščita »H08«. Za vsako morebitno napako je predlagan strukturiran pristop k diagnostiki ter naveden seznam ukrepov za odpravo napake, kot so prilagoditev parametrov, preverjanje mehanskih ovir ali zamenjava določenih komponent. Nazadnje podrobna seznama pakiranja zagotavlja uporabniku, da so vse potrebne sestavne enote – od glavne enote in ročične sklopke do dodatnih možnih dodatkov, kot so daljinski nadzorni sistemi in infrardeči senzorji – vključene za popolno namestitev.
