Podrobno varnostno, namestitveno in obratovalno navodilo za avtomatski odpiralec vrati CSSGO-12
Splošna varnostna opozorila in odgovornosti uporabnika
Avtomatski sistem za vrata CSSGO-12 je zasnovan za profesionalne rešitve za vrata. Vendar kot vsak elektromehanski sistem predstavlja potencialne nevarnosti, če ni pravilno nameščen, uporabljan in vzdrževan. Proizvajalec poudarja, da je varnost uporabnika nadvse pomembna. Pred upravljanjem sistema ali izvajanjem kakršnih koli del na njem morajo vsi uporabniki in namestitveniki prebrati in v celoti razumeti naslednja varnostna navodila.
1. Ohranjanje varnega razmika: Vsi odrasli, otroci in hišni ljubljenčki morajo ostati izven delovnega obsega avtomatiziranega sistema, zlasti med gibanjem vratarja. Gibajoči se vratar izvaja znatno silo in lahko povzroči resne poškodbe, če zadene osebo ali žival. Poleg tega je treba osebno imovino, vključno z vozili, kolesi in vrtarsko opremo, shraniti izven poti vratarja, da se prepreči poškodba in zagotovi neprekinjeno delovanje.
2. Nadzorovana uporaba s strani ranljivih oseb: To napravo lahko uporabljajo otroci starejši od 8 let ter osebe z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali tiste, ki jim manjka izkušnja in potrebno znanje, vendar le pod strogo nadzorom. Takšni uporabniki morajo biti ustrezno nadzorovani od strani odgovorne odrasle osebe ali pa morajo prejeti izčrpno usposabljanje glede varne uporabe opreme. Poleg tega morajo popolnoma razumeti prisotne tveganje, kot so npr. tveganje ujetja ali trka. Otrokom je v nobenem primeru dovoljeno igrati se z vrati ali njihovo krmilno napravo. Daljinske krmilnice in vsa druga aktivacijska sredstva je treba shraniti na mestu, ki je nedostopno za otroke, da se prepreči nenamerna ali nenadzorovana uporaba.
Predzagonski pregled in mehanska celovitost
Pred vsako uporabo ali v rednih intervalih, kot jih določi strokovni namestitveni tehnik, je treba pregledati mehanske dele vratarja samega – ne le odpiralnika. V navodilih se vratar imenuje »del, ki se premika«. Sestavni deli, kot so kable, vzmeti, nosilci, tečaji in kolesca, se s časom obrabljajo in utrujajo. Poškodba ali znatna obraba kateregakoli od teh delov lahko povzroči resno nevarnost, kar bi lahko privedlo do padca, zaklepanja ali nepravilnega gibanja vratarja. Zato mora kvalificirano in izkušeno osebje (strokovni namestitveni tehnik) v rednih intervalih pregledati celoten sistem v skladu z navodili, ki jih zagotovita namestitveni tehnik ali proizvajalec vratarja.
Postopki za vzdrževanje, čiščenje in popravke
1. Postopki čiščenja: Pri čiščenju zunanjosti vratarja ali mehanizma za odpiranje je obvezno najprej izklopiti oskrbo z električno energijo. Ta previdnostna ukrepa preprečuje nenamerno aktivacijo med čiščenjem, kar bi lahko povzročilo poškodbe ali škodo sestavnim delom sistema. Ne uporabljajte visokotlačnih vodnih curkov neposredno na ohišje motorja ali katero koli električno priključno točko, saj bi vstop vlage lahko povzročil kratek stik ali korozijo.
2. Napake in odpovedi sistema: Avtomatiziranega sistema nikoli ne uporabljajte, če veste, da potrebuje popravek. V primeru odpovedi, motnje ali nenavadnega obnašanja – na primer nepravilnega gibanja, prekomernega hrupa ali neodziva na krmilne ukaze – mora uporabnik takoj izklopiti napajanje sistema iz omrežja. Nikakor ne sme nepooblaščena oseba poskusiti popraviti enote ali izvesti kakršno koli delo za odpravo napake. To ne le razveljavi garancijo, temveč tudi povzroči resne električne in mehanske nevarnosti. Namesto tega pokličite pooblaščeno strokovno osebje (profesionalnega namestitvenega tehnika), ki bo izvedlo vse potrebne popravke ali vzdrževalna dela.
3. Obseg dela: Če je za kateri koli del avtomatiziranega sistema potrebno izvesti neposredno delo katerekoli vrste, ki ni izrecno opisano v tem priročniku, mora uporabnik zaposliti pooblaščeno strokovno osebje. To vključuje spremembe, dodatke, zamenjavo nepotravnih delov ali kakršne koli notranje nastavitve, ki presegajo osnovne nastavitve za uporabnika.
4. Letni strokovni pregled: Vsaj enkrat letno naj celoten avtomatiziran sistem, zlasti vsi varnostni napravi (npr. fotocelične preklopnike, varnostne robove in omejevalnike navora), pregleda strokovni namestitveni tehnik. Ta pregled zagotavlja, da ostanejo vse varnostne mehanizme nedotaknjene, pravilno poravnane in popolnoma funkcionalne. Delovno okolje lahko s časom poslabša delovanje senzorjev in mehanskih delov, zato je letna preverjanja ključnega pomena za nadaljnje varno obratovanje.
Omejitve uporabnika in pravice proizvajalca
Vse, kar v tem priročniku ni izrecno navedeno, ni dovoljeno. Pravilno, zanesljivo in varno delovanje avtomatskega odpiralnika vratarja je zagotovljeno le, če se strogo spoštujejo vsa navodila, ki so navedena v tem priročniku. Proizvajalec (podjetje) ne bo odgovoren za kakršno koli škodo na imovini ali poškodbe oseb, ki nastanejo zaradi nepoštovanja navodil, opozoril in postopkov, navedenih v tem priročniku. To vključuje škodo, ki jo povzročijo neodobrena sprememba, nepravilna uporaba, zanemarjanje vzdrževanja ali namestitev s strani neusposobljenih oseb.
Čeprav podjetje ne bo spreminjalo bistvenih varnostnih ali funkcionalnih značilnosti izdelka, si pridržuje pravico, da kadar koli izvede spremembe, ki jih oceni kot primernih za izboljšanje izdelka z tehničnega, oblikovalskega ali komercialnega vidika. Posledično podjetje ni dolžno posodobiti tega dokumenta, da bi odražal take izboljšave, niti ni dolžno opremiti obstoječih izdelkov z novimi funkcijami.
Opis izdelka in tehnični pregled

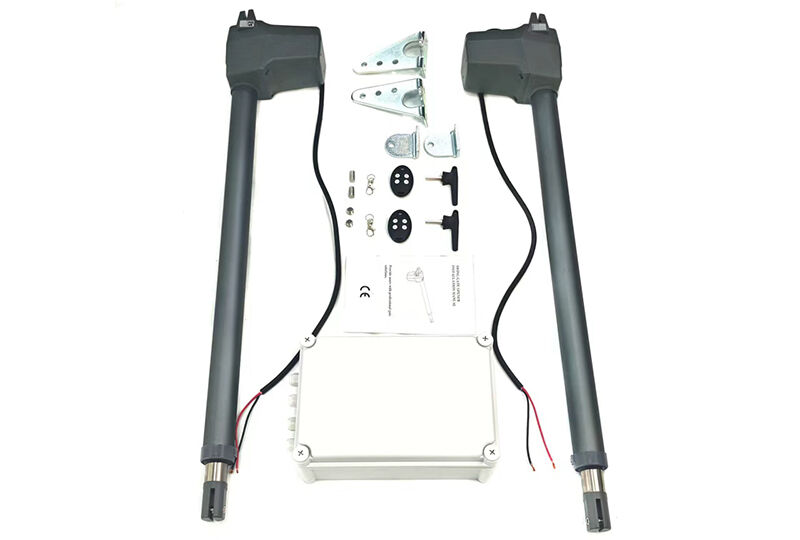

Avtomatizirani odpiralnik vratarja CSSGO-12 je elektromehanski linearni aktuator, zasnovan za vrtno vrata. Glavni zunanjih vidni sestavni deli so: električni motor, ki zagotavlja gonilno silo; napajalni kabel za priključitev na omrežje; dve montažni podpori (označeni kot podpora A in podpora B) za pritrditev odpiralnika na krilo vratarja in stebriček; batni drog, ki se izvleče in umakne za premikanje vratarja, ter zaščitna cev, ki ščiti notranji vijčni mehanizem pred prahom, vlago in udarci.
1. Tehnične specifikacije (opisna oblika): Odpiralnik je na voljo v večih modelih, da ustrezajo različnim velikostim in težam vratarjev. Možnosti napajanja vključujejo AC 230 V (pogosto uporabljeno v Evropi in številnih drugih regijah) ali AC 120 V (standardno za Severno Ameriko). Na voljo je tudi poseben DC 24 V model za nizkonapetostne ali baterijsko podprte sisteme.
2. Oznake moči motorja se razlikujejo: modela 400 in 600 porabita ob normalnem delovanju 180 W, medtem ko model 400/600 deluje pri 80 W, verjetno zaradi drugačne prestavne razmerja ali načina delovanja. Največja podprta dolžina listov se giblje od 2,5 metra pri modelu 400 do 3,0 metra pri modelih 600 in 400/600. Ustrezno največja podprta teža listov znaša 300 kg pri modelu 400 ter 350 kg pri obeh modelih 600 in 400/600.
Vsi modeli imajo toplotno zaščito, ki se aktivira pri 150 °C, da prepreči pregrevanje motorja ob preobremenitvi ali daljšem delovanju. Delovno temperaturno območje je izjemno široko, od –45 °C do +70 °C, kar omogoča uporabo odpiralnika v ekstremnih podnebnih razmerah. Dolžina potiska (razdalja, ki jo prepotuje batni drog) znaša 400 mm ali 600 mm, odvisno od modela. Frekvenco uporabe določajo pri 25 % za modele 400 in 600, kar pomeni, da mora biti čas počitka trikrat daljši od časa delovanja. Model 400/600 je zasnovan za neprekinjeno delovanje in je primeren za aplikacije z izjemno visoko prometnostjo.
Namestitvene mere in pritrditev nosilcev
Pravilna namestitev se začne z natančnim načrtovanjem mer. Namestitvenik mora izmeriti razdaljo med stebrom (podporno konstrukcijo) in krilom vrati v obeh položajih – zaprtem in odprtem – da zagotovi dovolj veliko vzvodno razmerje in poln obseg gibanja odpiralnika.
1. Montaža na železne stebre: Če je steber iz železa, je priporočena metoda varjenja dobavljene montažne plošče neposredno na steber. Namestilka lahko namesto tega označi položaje lukenj na plošči, na oznakah izvrtajo luknje s premerom 8,5 mm, naredi M10 navoj (z orodjem za navijanje) in nato ploščo zelo trdno pritrdi z jeklenimi vijaki M10.
2. Montaža na zidane stebre: Za stebre iz opeke, betonskih blokov ali kamna je potreben postopek z zidarskimi sidri. Označite položaje lukenj na stebru, nato izvrtajte luknje s premerom, ki ustreza izbranim razteznim sidrom (glejte navodila proizvajalca sidr, običajno večji od 8,5 mm za beton). Luknje očistite od prahu, nato vstavite sidra in jih tesno privijte.
Primerjava motorja in ročni način sprostitve
Ko so nosilci nameščeni tako na stebrih kot na krilih vrati, se pogonska enota pritrdi na te nosilce z vključenimi sornimi vijaki in varnostnimi sponkami. Teleso motorja mora biti vodoravno in brez torzijskih obremenitev, ko se vrata premikajo po svoji lokovni poti.
Ročni odklepni mehanizem: To je ključna funkcija za delovanje med izpadom električne energije ali v izrednih razmerah. Ročni odklep uporablja šestkotni (heksagonalni) ključ. Pri odpiralniku na levi strani (ko gledamo proti vratom iz notranjosti nepremičnine) obrnite šestkotni odklepni ključ v smeri urinega kazalca, da izklopite notranji prenosnik in omogočite ročno premikanje vrat. Obrnite ključ v nasprotni smeri urinega kazalca, da znova vklopite mehanizem in zaklenete odpiralnik v na motorju temelječ način delovanja. Pri odpiralniku na desni strani je dejanje obratno: v smeri urinega kazalca se enota zaklene, v nasprotni smeri urinega kazalca pa se odklene. Ta zrcaljenje zagotavlja, da se z obračanjem ključa v isto smer (npr. v smeri urinega kazalca z zunanje strani nepremičnine) odkleneta obe krili pri sistemu z dvema krili.
Preverjanje po namestitvi
Po dokončani namestitvi je obvezno preveriti, ali je celoten mehanizem pravilno nastavljen. Tehnik mora zagotoviti, da je sistem sorazmernih sil (ki omejuje navor motorja na varne ravni) pravilno nastavljen za dejansko težo in trenje vrati. Poleg tega je treba preizkusiti funkcijo ročnega sproščanja, da se potrdi, da deluje gladko in omogoča popolno ročno premikanje vrati brez prekomernega napora. Samo po uspešnem zaključku teh preverjanj naj se avtomatizirani sistem predloži v redno obratovanje.
