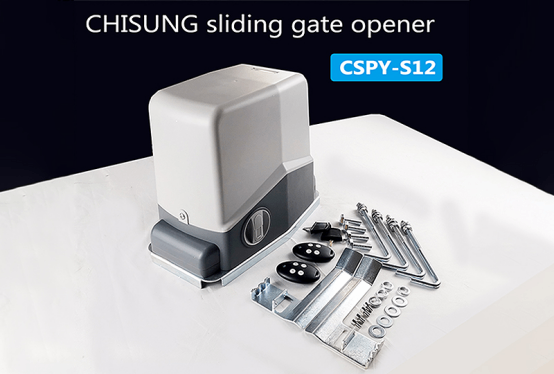

In de wereld van modern vastgoedbeheer zijn automatische ik poortsystemen zijn geëvolueerd van een luxeartikel naar een standaardfunctie voor zowel residentiële als commerciële beveiliging. Onder de diverse oplossingen die op de markt beschikbaar zijn, vormt de CSPY-S12-serie schuifpoortopeners een robuuste en veelzijdige optie. Ontworpen om poorten te bedienen met een gewicht van 300 kilogram tot een indrukwekkende 2000 kilogram, is dit systeem gebouwd voor duurzaamheid en prestaties onder extreme omstandigheden. De geavanceerde aard van dergelijke machines vereist echter een grondig begrip van de installatie, veiligheidsprotocollen en onderhoudseisen.
Dit artikel vormt een uitgebreide handleiding op basis van de officiële CSPY-S12-gebruikershandleiding. Door de technische specificaties, veiligheidswaarschuwingen, mechanische installatie en bedieningskenmerken van het product te bespreken, streven we ernaar een duidelijke roadmap te bieden voor professionele installateurs én eindgebruikers, zodat het systeem veilig en efficiënt jarenlang blijft functioneren.
Voordat met de fysieke installatie wordt begonnen, is het essentieel om het juiste model te selecteren voor de specifieke poort. De CSPY-S12-serie biedt een reeks modellen die voornamelijk verschillen op basis van hun ARTIKELNUMMER, wat direct samenhangt met hun uitgangskoppel en maximale poortgewichtcapaciteit.
De technische gegevenstabel in de handleiding biedt een duidelijke vergelijking:
Voeding: Alle modellen zijn veelzijdig en werken op zowel AC230V als AC120V; het model 382000 ondersteunt bovendien ook AC380V voor zwaardere industriële toepassingen.
Motortoerental: Alle units behouden een constante motorsnelheid van 1400 tpm, waardoor de poort met een gestage snelheid van 12 meter per minuut wordt aangestuurd. Deze standaardisering garandeert voorspelbare beweging, onafhankelijk van het poortgewicht.
Koppel en capaciteit: Dit is het kenmerkende aspect van de serie. Het bereik begint met het model 300, dat een koppel van 7 Nm levert en geschikt is voor lichte woonpoorten tot 300 kg. Het reikt tot het zwaar belaste model 382000, dat een koppel van 45 Nm levert en krachtig genoeg is om een poort van 2 ton moeiteloos te bewegen.
Milieuduurzaamheid: Een van de meest opvallende kenmerken is het bedrijfstemperatuurbereik. Gecertificeerd voor gebruik tussen -45 °C en +65 °C , is de CSPY-S12 gebouwd om extreme klimaten te weerstaan, van ijskoude winters tot verschroeiende zomers. De beschermingsklasse bedraagt IP44 voor de meeste modellen (IP41 voor het model 1500), wat betekent dat het apparaat beschermd is tegen vaste voorwerpen groter dan 1 mm en tegen spatwater vanuit alle richtingen.
Geluidshinder: Met een geluidsniveau van ≤56 dB werkt de aandrijving stil, wat een belangrijk voordeel is voor woonwijken waar geluidsoverlast een zorg is.
Het begrijpen van deze parameters zorgt ervoor dat de installateur het vermogen van de aandrijving afstemt op de fysieke eisen van de poort, waardoor vroegtijdige slijtage of mechanische storing wordt voorkomen.
De inleidende sectie van de handleiding is gewijd aan waarschuwingen, wat onderstreept dat veiligheid de hoogste prioriteit heeft. Automatisering ik van machines houdt bewegende onderdelen en elektrische stroom in, en de handleiding laat geen ruimte voor onduidelijkheid over de risico’s.
Personeelskwalificaties:
In het document staat expliciet vermeld dat "dit product uitsluitend door gekwalificeerd, deskundig personeel (professionele installateur) correct geïnstalleerd mag worden." Dit is geen doe-het-zelfproject voor amateurs. Onjuiste installatie kan leiden tot ernstig letsel of schade aan eigendom, waarvoor de fabrikant niet aansprakelijk kan worden gesteld.
Veiligheid van de bedrijfsvoering:
Onderhoud en aansprakelijkheid:
De disclaimer van de fabrikant is duidelijk: "De firma is niet aansprakelijk voor schade die voortvloeit uit het niet naleven van de handleiding." Hierdoor rust de verantwoordelijkheid volledig op de installateur en gebruiker om strikt te voldoen aan de verstrekte richtlijnen.
De installatieparagraaf van de handleiding is waar theorie en praktijk samenkomen. Hierin wordt de fysieke montage van de aandrijving, de tandheugel en de eindstandschakelaars beschreven.
A. Installeren van de stalen onderbouw (fundering)
Het proces begint met de fundering. De poortaandrijving wordt gemonteerd op schroefbouten die in een betonnen onderbouw zijn ingegoten. Er wordt nadrukkelijk op gewezen: "de aluminium basis van de poortaandrijving MAG NIET in het beton zitten!!!" (Zie fig. 1). Dit voorkomt corrosie (galvanische reactie tussen aluminium en beton) en maakt microaanpassingen mogelijk. Het gewicht van de poort moet worden gedragen door de eigen wielen en rail, niet door het tandwiel van de aandrijving, zodat de motor niet gedwongen wordt het gewicht van de poort te dragen.
B. Monteren van de tandheugel
De tandheugel is de getande staaf die de rotatie van de motor omzet in lineaire beweging van de poort. De handleiding bevat een slimme, praktische tip voor de installatie: ontkoppel de aandrijving (met behulp van de handmatige ontkoppeling) en plaats de tandheugel op het tandwiel. Door de poort te duwen, beweegt de tandheugel mee, waardoor de installateur de exacte bevestigingspunten op de poort kan markeren. Dit zorgt voor een perfecte, lineaire uitlijning. De handleiding specificeert een kritieke tolerantie: "Er is een speling van ten minste 0,2 mm tussen het tandwiel en de tandheugelstaaf." Te strak, en het systeem loopt vast; te los, en de tandwielen slaan over en slijten vroegtijdig.
C. Het ontkoppelingssysteem (handmatige bediening)
Tijdens een stroomstoring wordt de poort een barrière. Het CSPY-S12-model is uitgerust met een vergrendelbare ontkoppeling (Fig. 3). Door de knop rechtsom te draaien wordt de koppeling losgekoppeld, waardoor de poort handmatig kan worden geschoven. Door de knop linksom te draaien wordt de motor opnieuw ingeschakeld voor automatische bediening. De handleiding bevat ook een probleemoplossingstip: als de eindstandschakelaar defect is en de poort geblokkeerd is, en de knopontkoppeling niet werkt, moet de installateur mogelijk de vier schroeven waarmee de aandrijving aan de onderbouw is bevestigd, losschroeven om de poort vrij te maken.
D. Montage van eindstandschakelaars
Eindstandschakelaars geven de motor het signaal om te stoppen. De handleiding beschrijft twee typen:
Veeractiverde eindstandschakelaar: Mechanische positioneringselementen zijn gemonteerd op de tandheugel. Terwijl de poort beweegt, raakt de veerarm de helling van het positioneringselement, waardoor de stopfunctie wordt geactiveerd.
Magnetische eindstandschakelaar: Er worden magneten en sensoren gebruikt. De afbeelding (Fig. 4) benadrukt de nauwkeurige uitlijning: de magneet moet naar de motor gericht zijn en het contactpunt moet zich precies in het midden bevinden voor betrouwbare detectie.
E. Aansluiting van kabels
De bedrading is kleurgecodeerd voor eenvoud:
Motor: Blauw (gemeenschappelijk), zwart/bruin (openen/sluiten).
Mechanische eindstandschakelaar: Blauw (gemeenschappelijk), zwart/wit (openen/sluiten).
Magnetische eindstandschakelaar: Rood (+12 V), zwart (GND), groen/wit (openen/sluiten).
De handleiding wijst gebruikers op verstandige wijze door naar een afzonderlijk document voor de instellingen van de printplaat, waardoor de mechanische instructies gericht en overzichtelijk blijven.
De CSPY-S12 schuifpoortopener is een bewijs van robuuste techniek, ontworpen om veilige en betrouwbare geautomatiseerde toegang te bieden in de meest uitdagende omgevingen ter wereld. De werking ervan is echter volledig afhankelijk van de kwaliteit van de installatie en de zorgvuldigheid waarmee het onderhoud wordt uitgevoerd.
Van de nauwkeurige speling van 0,2 mm tussen de tandstang en het tandwiel tot de kritieke veiligheidswaarschuwingen over het buiten bereik van kinderen houden van bewegende onderdelen: elk detail in de handleiding is ontworpen om een lange, veilige en probleemloze levensduur te garanderen. Door deze instructies te volgen—van het selecteren van het juiste koppelmodel tot het waarborgen dat de aluminium basis nooit in aanraking komt met beton—kunnen professionele installateurs een systeem garanderen dat niet alleen voldoet aan, maar ook de verwachtingen van gebruikers op het gebied van veiligheid en gebruiksgemak overtreft. Uiteindelijk is de CSPY-S12 meer dan alleen een motor; het is een geïntegreerd systeem waarbij mechanische kracht, elektrische besturing en menselijke veiligheid perfect in harmonie moeten werken.
